Metal fittings construction work example

新明神高速道路 宝塚北サービスエリア(2019年3月撮影)

施主 NEXCO西日本

施工業者 株式会社 ノバック

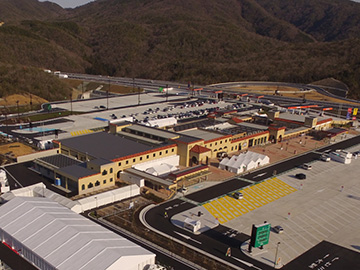

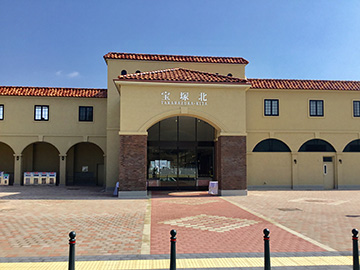

新明神高速道路 宝塚北サービスエリア

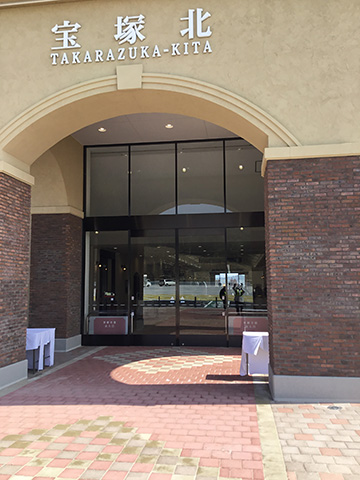

②エントランス 西側より撮影

カラーステンレスHL(ブラック)仕上げ
SSD301
ランマFIX付引分自動框ドア

③エントランス 西側より撮影

カラーステンレスHL(ブラック)仕上げ
SSD301
ランマFIX付引分自動框ドア

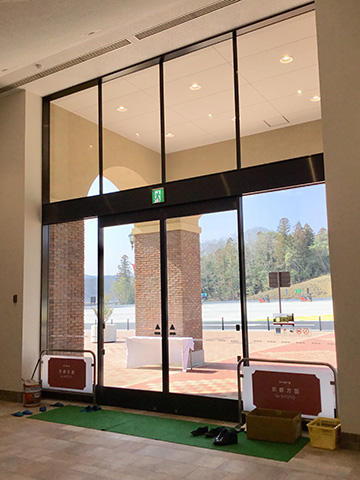

④エントランス 内部より撮影

カラーステンレスHL(ブラック)仕上げ
SSD301
ランマFIX付引分自動框ドア

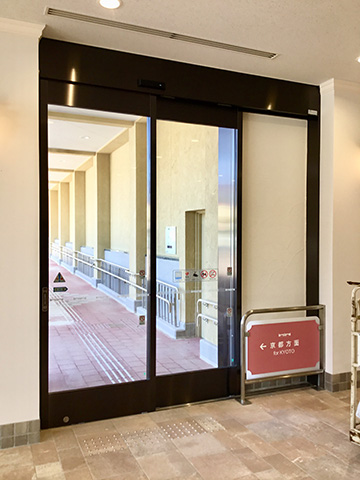

⑤エントランス 内部より撮影

カラーステンレスHL(ブラック)仕上げ
SSD303
2枚引自動框ドア

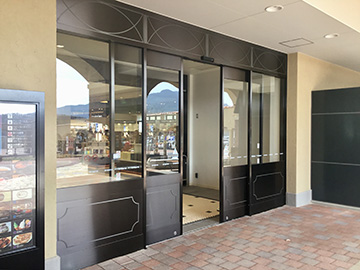

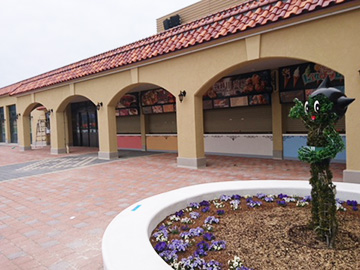

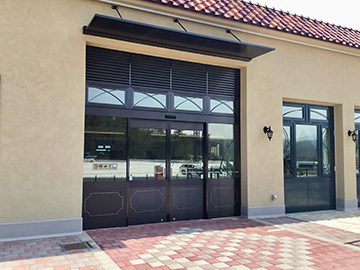

⑥店舗棟 南側より撮影

カラーステンレスHL(ブラック)仕上げ
SSD502
ランマ排煙付引分自動框ドア

⑦店舗棟 西側より撮影

カラーステンレスHL(ブラック)仕上げ
SSD504
ランマガラリ/排煙付引分自動框ドア

クリックすると図面が拡大されます。


大阪大学(吹田)接合科学研究所棟

施主 大阪大学

施工業者 藤原工業株式会社

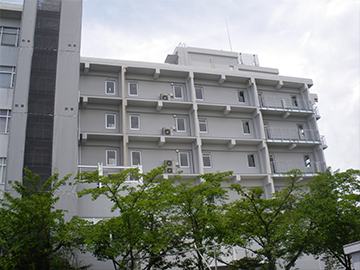

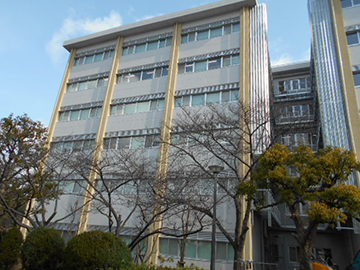

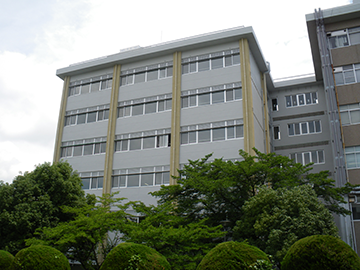

①新館南側より撮影(2017年1月撮影)

大阪大学(吹田)接合科学研究所棟
NAW/03~05
ランマガラリ 片袖引違付
嵌殺2連窓

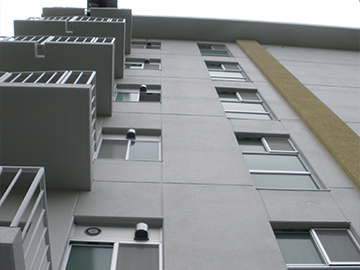

②新館北側より撮影

NAW/18~21
ランマ付片開窓

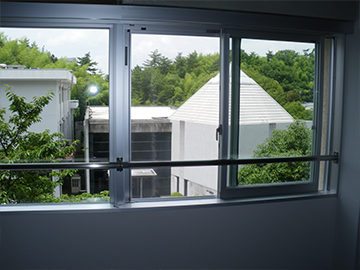

③NAW/15~17

NAW/18~21
ランマ付引違い

④別館南側より撮影

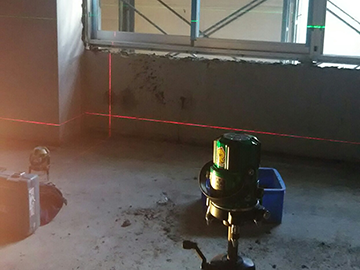

⑤施工

レーザーによる墨の確認
サッシの取付位置確認

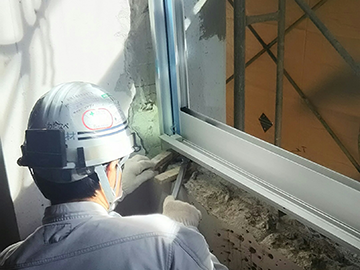

⑥施工

サッシの建込作業

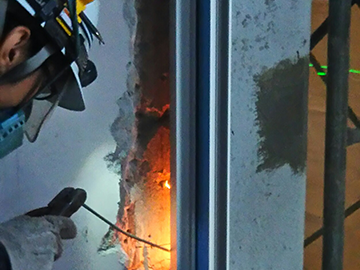

⑦施工

サッシの固定溶接作業

⑧製品名:不二サッシ FNS-70

・耐風圧性 S-4
・気密性 A-3
・水密性 W-4
ランマガラリ内部アルミパネル(ダクト仕様部はSUS防鳥網付)

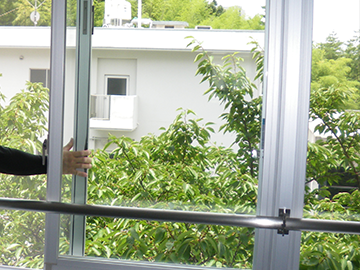

⑨サッシ取付作業後の最終調整作業

・網戸の自走防止部品セット
・網戸の吊込調整
・障子脱落防止金具セット
・クレセント及び建付調整

⑩同上の作業

障子脱落防止金具のセット作業中

クリックすると図面が拡大されます。

Construction example

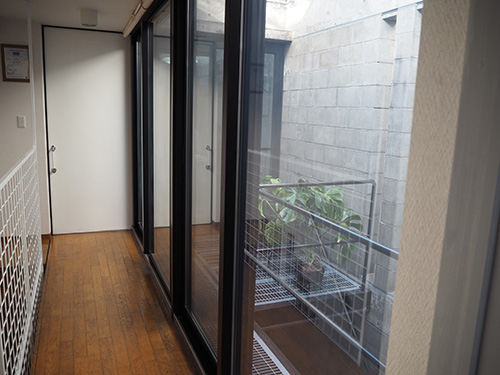

Before

アルミ建具

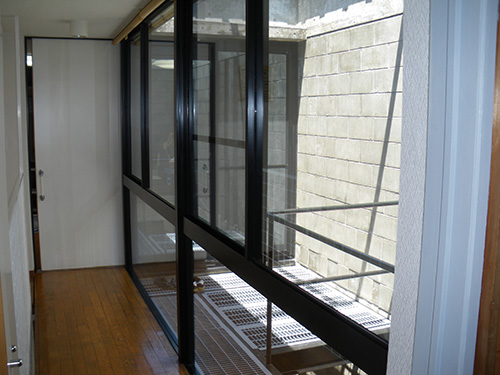

After

意匠変更、防音・断熱仕様
(硝子 透明ペアガラス)

Before

木製片引き戸

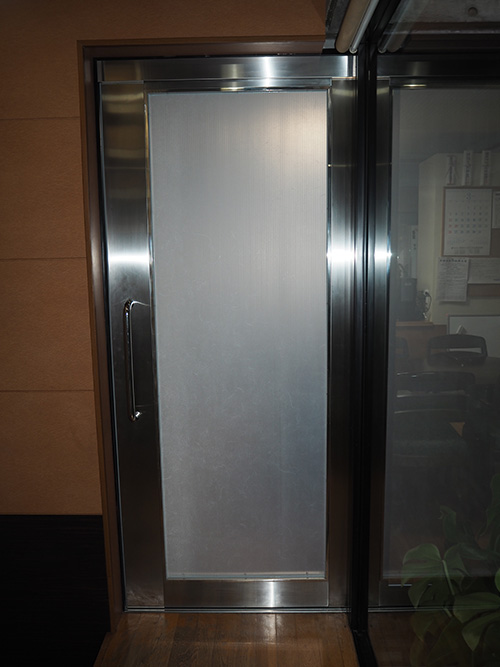

After

ステンレス半自動ドア ヘアライン仕上(枠共)
上部傾斜レール仕様

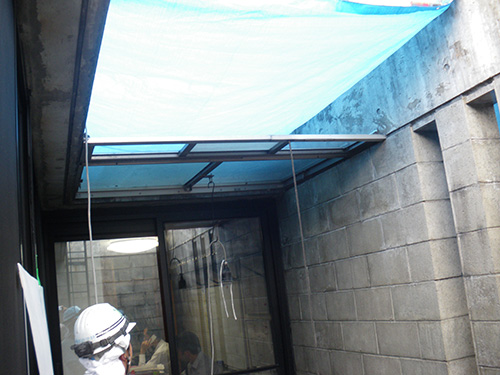

Before

アルミ製トップライト(庇仕様)

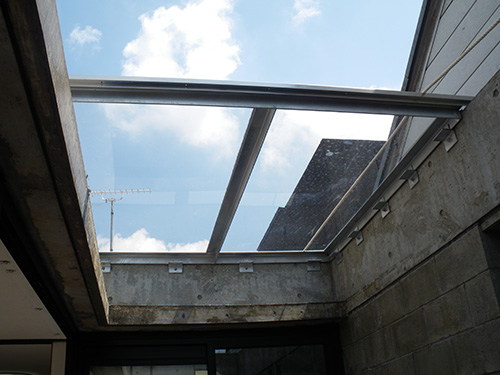

After

スチール製トップライト(庇仕様)
スチールアングルはドブヅケ塗装

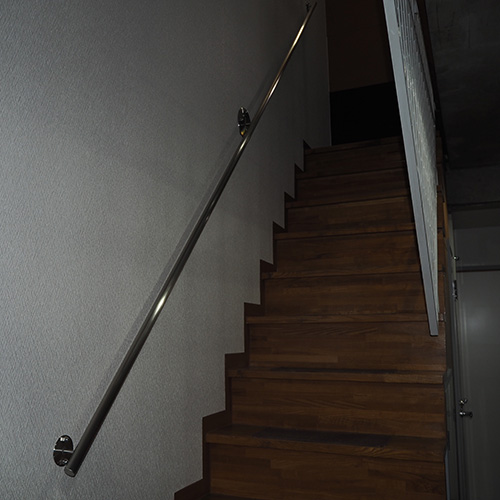

  • 手摺
    ステンレス ヘアライン仕上

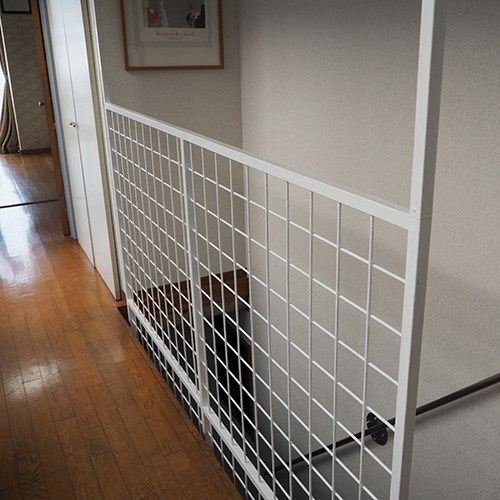

  • フェンス
    スチール ホワイト焼付塗装

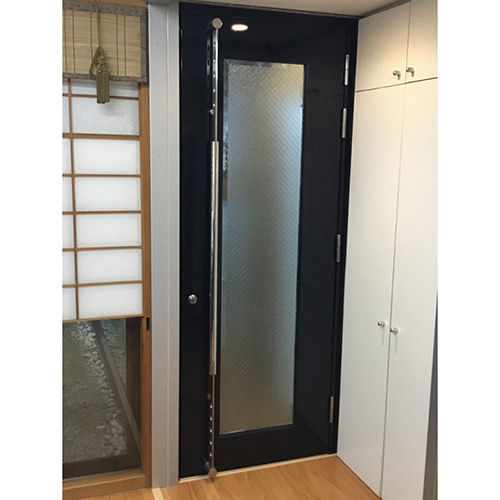

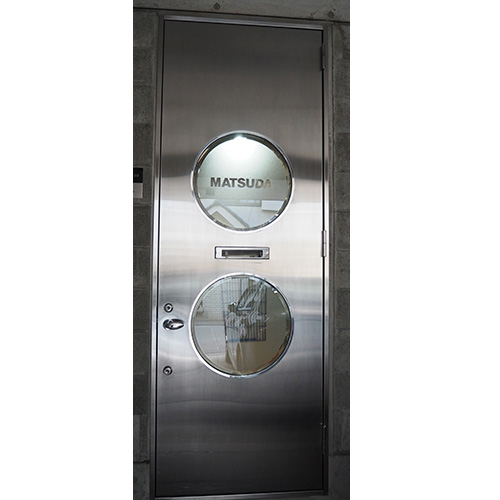

  • 片開きドア
    ステンレス ヘアライン仕上
    (一部鏡面)

  • スチール製建具
    焼付仕上
